1、葉輪
由 12 個后傾機翼斜切的葉片焊接于錐弧形的前盤與平板形的后盤中間。由于采用了機翼型葉片,保證了引風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正,故運轉平穩。同一機號的通、引風機葉輪結構相同。

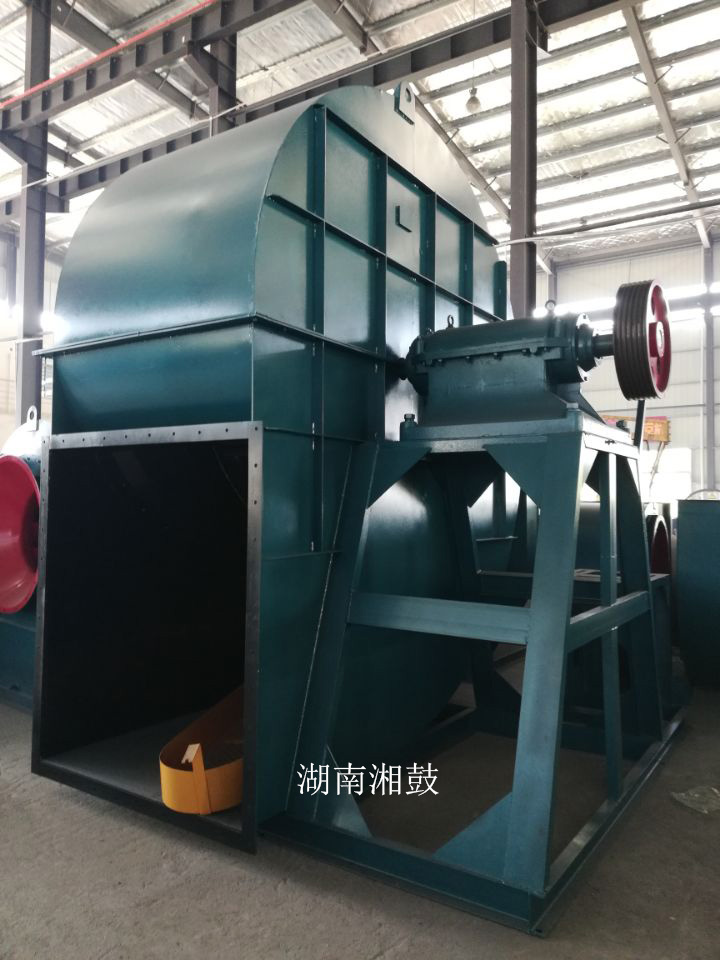

2、機殼
機殼是用普通鋼板焊接而成的蝸形體。單吸收入風機的機殼作成三種不同形式: N0.8—12 機殼作成整體結構。 NO.14—16 機殼作成兩開式,NO.18—25 及機殼作成三開式,對引風機,蝸形板作了適當加厚以防磨。
3、進風口
收斂式流線型的進風口制成整體結構,用螺栓固定在風機入口側。
4、調節門
用以調節風機流量的裝置,軸向安裝在進風口前而。調節范圍由0°(全開)到 9Oo°(全閉)。調節門的扳把位置,從進風口方向看在右側,對順時針旋轉風機扳把由下往上推是由全閉到全開方向,對逆時針旋轉風機,扳把由上往下拉是由全閉到全開方向。
5、傳動部分
傳動部分的主軸由優質鋼制成,本風機均采用滾動軸承。軸承箱有兩種形式: NO8—16 用整體的筒式軸承箱:NO18—25 用二個獨立的枕式軸承箱。軸承箱上裝有油位指示器和測溫接口。潤滑油采用 L一AN46 機械油,加入油量按油位標志的要求。引風機備有水冷卻裝置,因此,須加裝輸水管,耗水量隨氣溫不同而異,一般按 0.5—lm3/h考慮。
